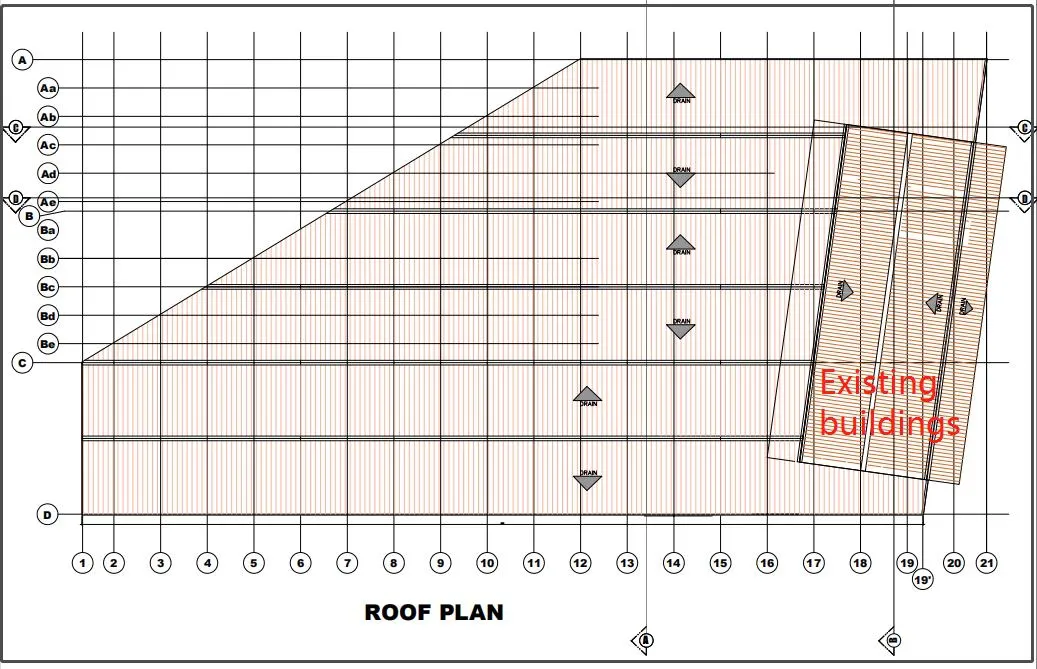

على مر السنين، أتممنا آلاف مشاريع الهياكل الفولاذية، بما في ذلك المباني والمستودعات والورش، وكانت معظمها ذات شكل مربع أو مستطيل. في الشهر الماضي، تلقينا طلب فريد من عميل في نيجيريا لبناء مصنع ذو شكل غير منتظم. بالإضافة إلى ذلك، يجب أن يكون هذا المرفق الجديد متصل بشكل سلس بمبنى قائم. التصميم التخطيطي كما يلي:

• قياس المبنى الفولاذي: 58.5×108.233×8 متر
• الوزن: حوالي 140 طن
• سرعة الرياح: 110 كيلو متر في الساعة
• حمل أرضية الميزانين: 300 كجم لكل متر مربع

في البداية، أخبرنا عميلنا أن تصميم وإنتاج مبنى ذو شكل غير منتظم سيتطلب وقت أطول مقارنة بهيكل مستطيل عادي. ويرجع ذلك إلى أن جانبي المصنع مائلان، وهذه الزوايا الفريدة تحتاج إلى دراسة دقيقة. يجب تصميم الأعمدة والكمرات على كل جانب بشكل مستقل، لأنها لا تصطف على نفس المستوى.

علاوة على ذلك، كان من الضروري ابتكار طريقة للربط تدمج المبنى الجديد بالمبنى القائم دون حدوث أي تسربات مائية.

ولتأكيد الدقة وتجنب الأخطاء، كرس فريقنا الهندسي ما يقرب من أسبوع لإعداد مجموعة كاملة من الرسومات، والتي شملت مخططات الأساسات، ورسوم التحليل الهيكلي، ونماذج هيكلية ثلاثية الأبعاد (3D)، ورسومات تفصيلية للتصنيع. وقد تم تقديم هذه الرسومات إلى العميل للموافقة عليها، وتلقينا ردود فعل ممتازة وثناء على عملنا.

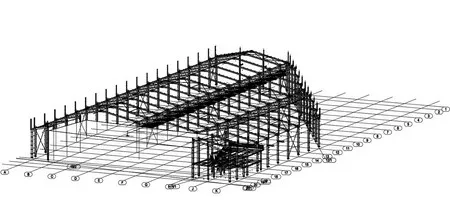

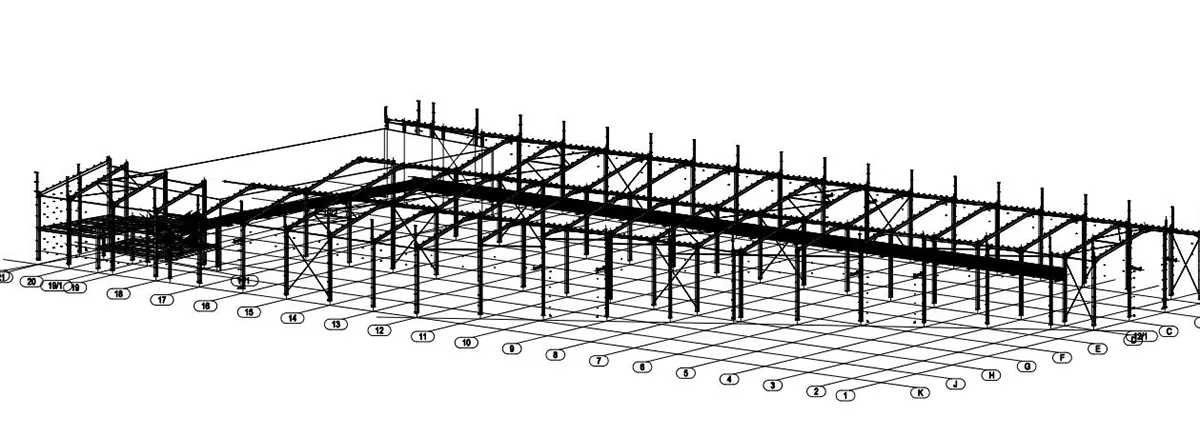

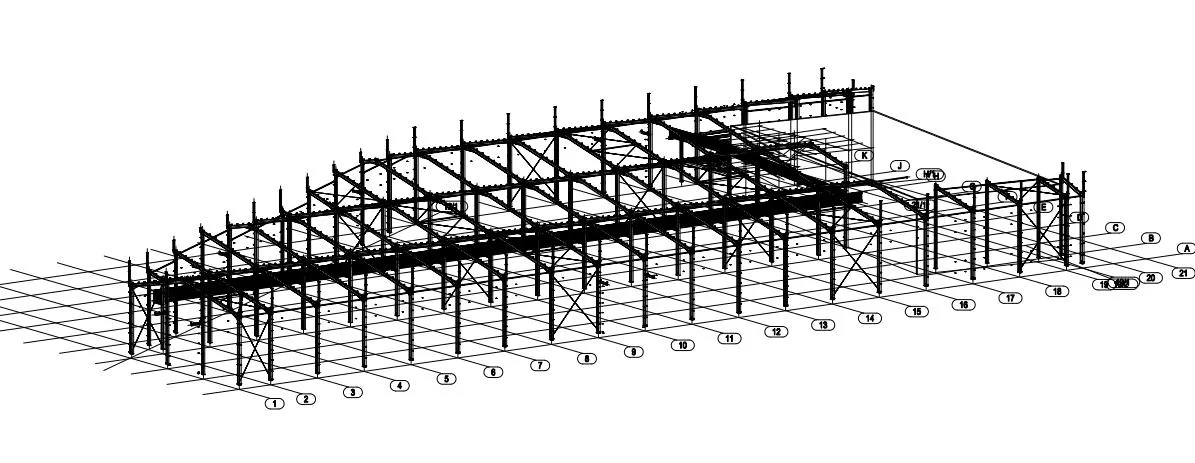

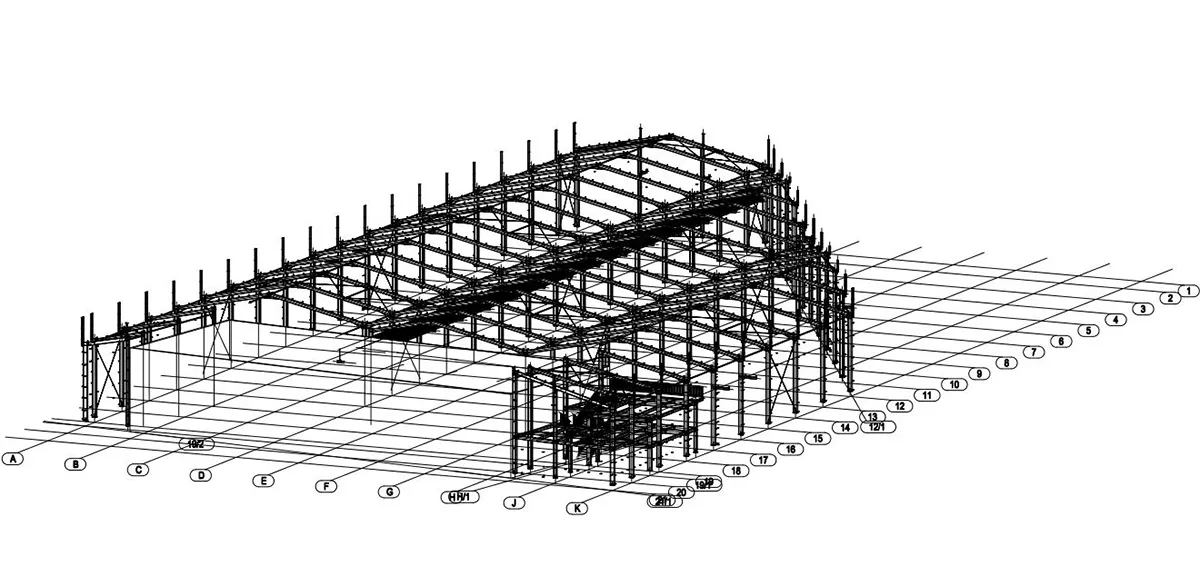

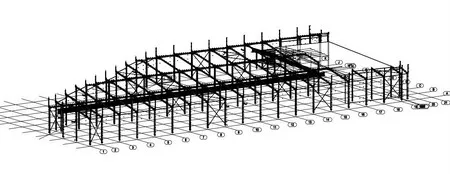

فيما يلي أمثلة على رسومات الهيكل ثلاثية الأبعاد التي أعدها مهندسونا. سنواصل تقديم التحديثات حول تقدم هذا المشروع ومشاركة المزيد من التطورات معكم.
